MegiQ

VNA-0460e

6 GHz 3-Port Vektornetzwerkanalysator mit Bias-Generator

Der MegiQ VNA-0460e ist ein vollwertiger, bidirektionaler 2½-Port Vektornetzwerkanalysator fuer den Frequenzbereich von 400 MHz bis 6 GHz mit integriertem Generator-Port und Bias-Spannungsquelle. Das Premium-Modell der VNA-Serie fuer WiFi 6E, 5G Sub-6 und aktive Komponenten.

Anfrage senden

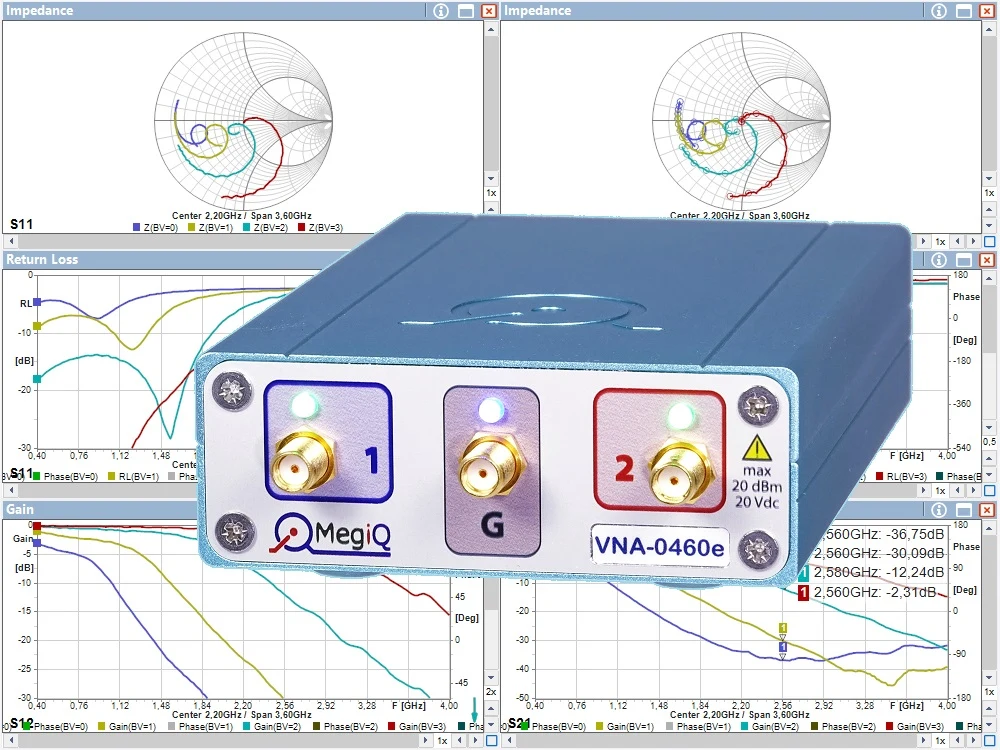

MegiQ VNA-0460e mit Software-Screenshot

VNA-0460e Hauptansicht

Hauptmerkmale

2 + 1 Port VNA (2½-Port)
Signal Generator Ausgang
Bias Spannungs-/Stromquelle
Frequenzbereich 400 MHz - 6 GHz
Messleistung -30 bis +5 dBm
Echtzeit-Sweep-Geschwindigkeit
Port-kalibriert
Parametrische Sweeps
Match Circuit Calculator
TDR und Time Gate Funktionen
Kostenloser Versand
30 Tage Geld-zurueck-Garantie

VNA-0460e Uebersicht

Der VNA-0460e ist ein vollwertiger bidirektionaler 2½-Port Vektornetzwerkanalysator, der ueber USB von einem PC gesteuert wird. Die mitgelieferte Software bietet vollstaendige Kontrolle ueber Messungen, Einstellungen, Datenspeicherung und Reporting.

Dieser VNA ist ideal fuer die Messung aller Arten von Mikroschaltungen wie Antennen, Daempfungsglieder, Verstaerker usw. Sein Frequenzbereich umfasst die meisten gaengigen Telekommunikationsbaender wie GPRS-LTE, WiFi, DECT, GPS, ISM, Zigbee, Bluetooth sowie WiFi 6E und 5G Sub-6.

Der zusaetzliche Generator-Port bietet einen weiteren Signal-Port, der fuer die Messung von 3-Port-Geraeten verwendet werden kann.

Ein eingebauter Bias-Generator liefert eine Spannungs-/Stromquelle von -12V bis +12V und 100mA. Jeder der drei Ports kann entweder mit der Bias-Spannung, Masse oder offen geschaltet werden.

VNA Sandbox

VNA Sandbox — empfohlenes Einstiegspaket

Die meisten Kunden bestellen den VNA-0460e zusammen mit dem VNA Sandbox als Kit, um sofort startklar zu sein. Das VNA Sandbox (VSB) ist eine Lernplatine mit einem UFL-Kalibrierungskit und einer Reihe von Testschaltungen, um sich mit dem VNA und VNA-Messungen im Allgemeinen vertraut zu machen.

Unterstuetzte Frequenzbaender

GPRSLTEWiFiWiFi 6EDECTGPSISMZigbeeBluetooth5G Sub-6

Anwendungsgebiete

  • Antennenentwicklung und -test
  • WiFi 6E und 5G Komponenten
  • Verstaerker- und LNA-Charakterisierung
  • 3-Port-Geraete (Mixer, Diplexer)
  • Automatisierte Produktionstests

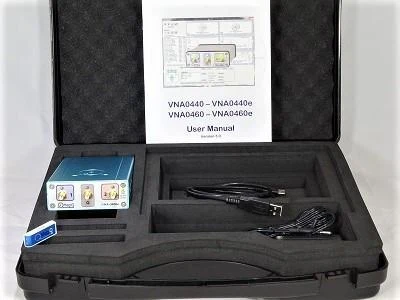

Lieferumfang

  • VNA-0460e Messgeraet
  • PC-Software fuer Steuerung, Datenspeicherung, Analyse, Reporting
  • Netzteil und USB-Kabel
  • Dokumentation
  • Transportkoffer

Verfuegbares Zubehoer

  • SMA Adapter und Kalibrierungskit
  • UFL Adapter und Kalibrierungskit
  • Balanced Adapter Kit
  • VNA Sandbox Lernplatine
