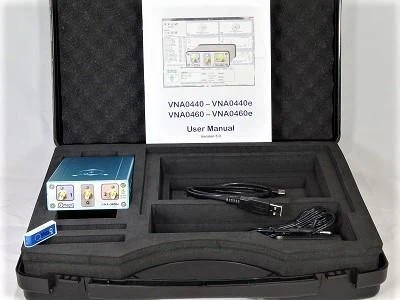

VNA-0440e

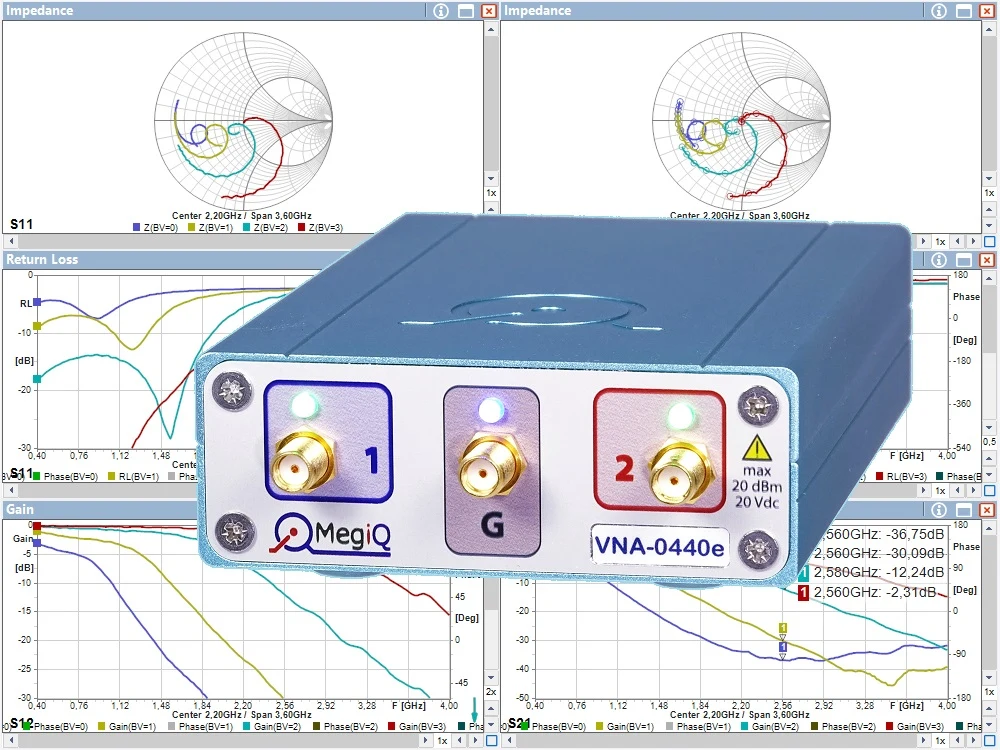

Der VNA-0440e ist ein vollständig bidirektionaler 2½-Port Vektornetzwerkanalysator, der über USB an einen PC angeschlossen wird. Die mitgelieferte Software bietet vollständige Kontrolle über Messungen, Einstellungen, Datenspeicherung und Reporting.

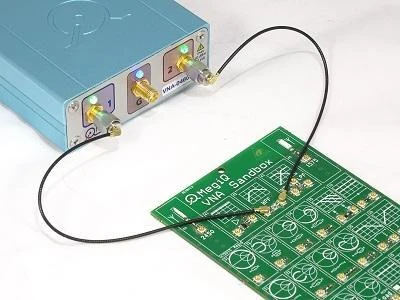

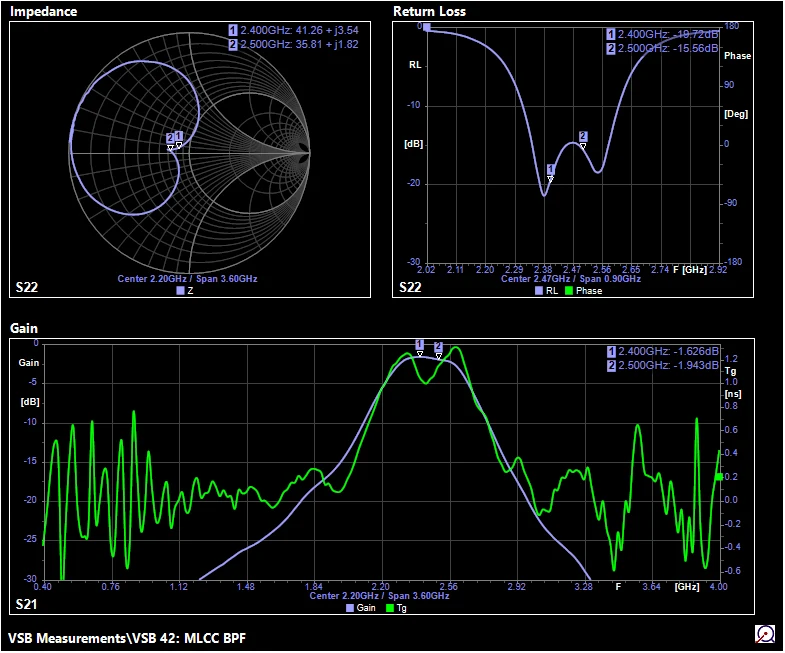

Die meisten Kunden bestellen den VNA-0440e zusammen mit dem VNA Sandbox als Kit, um sofort loslegen zu können. Das VNA Sandbox (VSB) ist eine Lehrplatine mit UFL-Kalibrierkit und verschiedenen Testschaltungen, um sich mit dem VNA und VNA-Messungen vertraut zu machen.

Der VNA ist ideal für die Messung aller Arten von Mikroschaltungen wie Antennen, Dämpfungsglieder, Verstärker etc. Der Frequenzbereich umfasst die meisten gängigen Telekommunikationsbänder: GPRS / LTE, WiFi, DECT, GPS, ISM, Zigbee, Bluetooth.

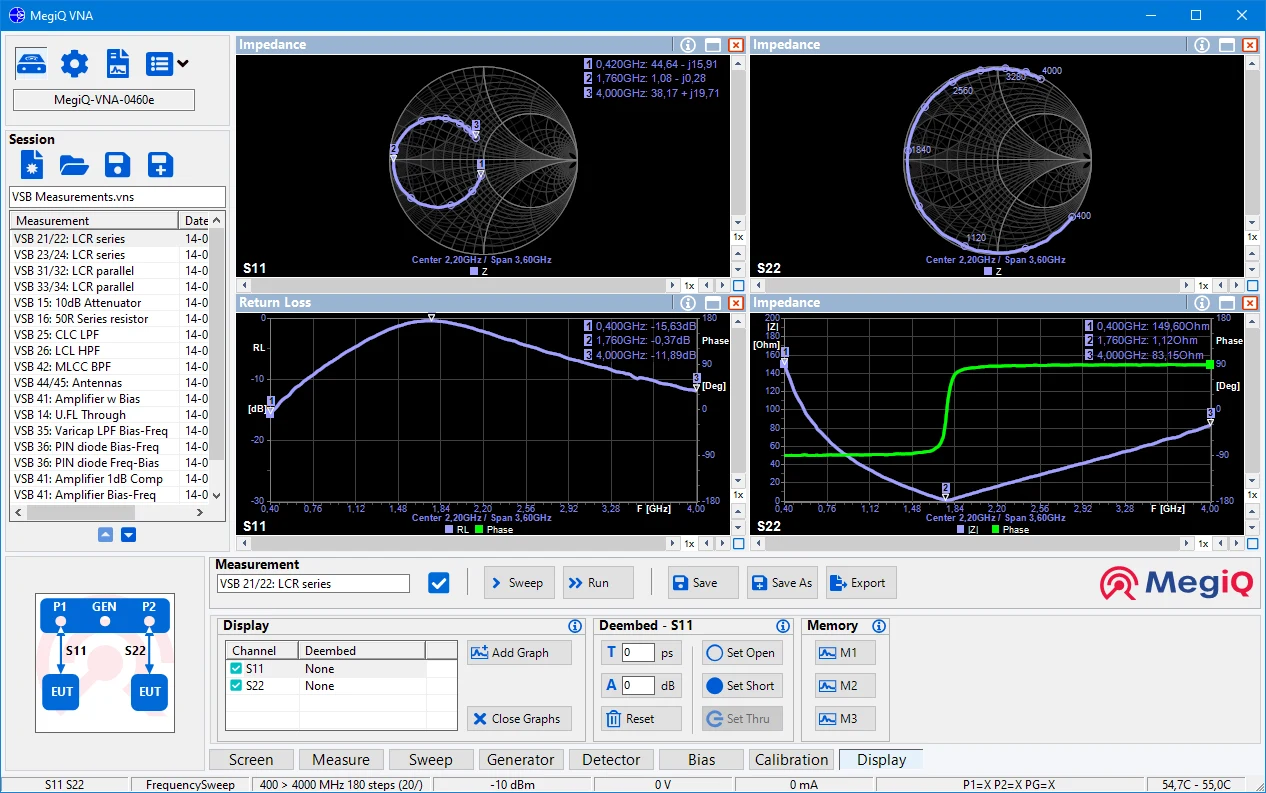

Die VNA-Software enthält einen integrierten Match Circuit Calculator, der aus der Messung eine Anpassschaltung berechnet und diese in Echtzeit simuliert. Ebenfalls enthalten sind Time Domain Reflection (TDR) Funktionen zur Analyse der Impedanz über Zeit (Entfernung).

Dank seiner kompakten Größe kann der VNA auch nah an der Antenne innerhalb eines großen Geräts oder einer Installation eingesetzt werden — ideal für Vor-Ort-Messungen.

Der zusätzliche Generator-Port bietet einen weiteren Signalausgang, der für die Messung von 3-Port-Geräten verwendet werden kann.

Ein eingebauter Bias-Generator liefert eine Spannungs-/Stromquelle von -12V bis +12V und 100mA. Jeder der drei Ports kann entweder auf die Bias-Spannung, Masse oder offen geschaltet werden — ideal für aktive Komponenten wie Verstärker.
