MegiQ
RMS
Radiation Measurement System
Das MegiQ Radiation Measurement System (RMS) ist ein kompaktes Testsystem, das 3-Achsen-Strahlungsmustermessungen in nicht-reflexionsarmen Räumen durchführt. Mit einem Frequenzbereich von 370 MHz bis 6 GHz eignet es sich ideal für die Charakterisierung von Antennen, IoT-Geräten, Routern, Smartphones und mehr.
Anfrage senden

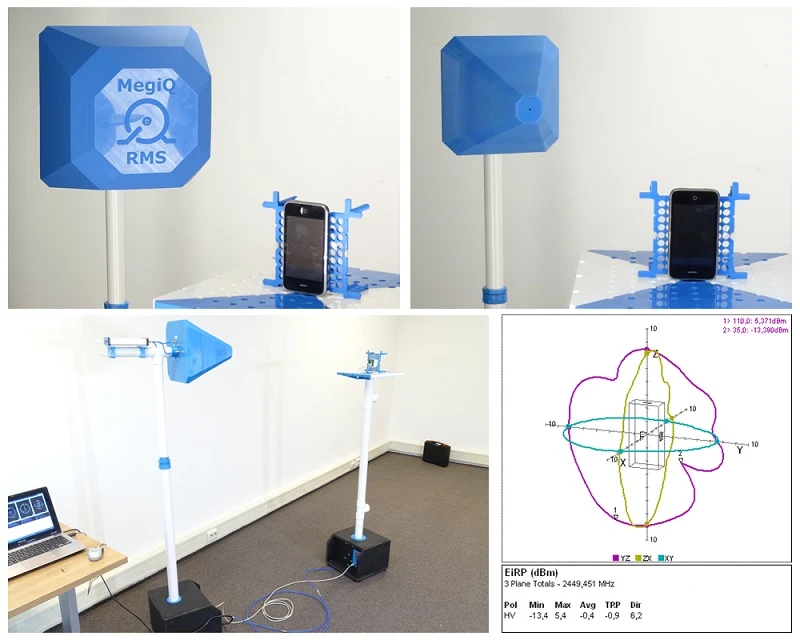

MegiQ RMS — Messantenne, Drehtisch und 3D-Strahlungsmuster
Bis 6 GHz
±1 dB Genauigkeit
3-Achsen-Rotation
Kein Absorberraum nötig

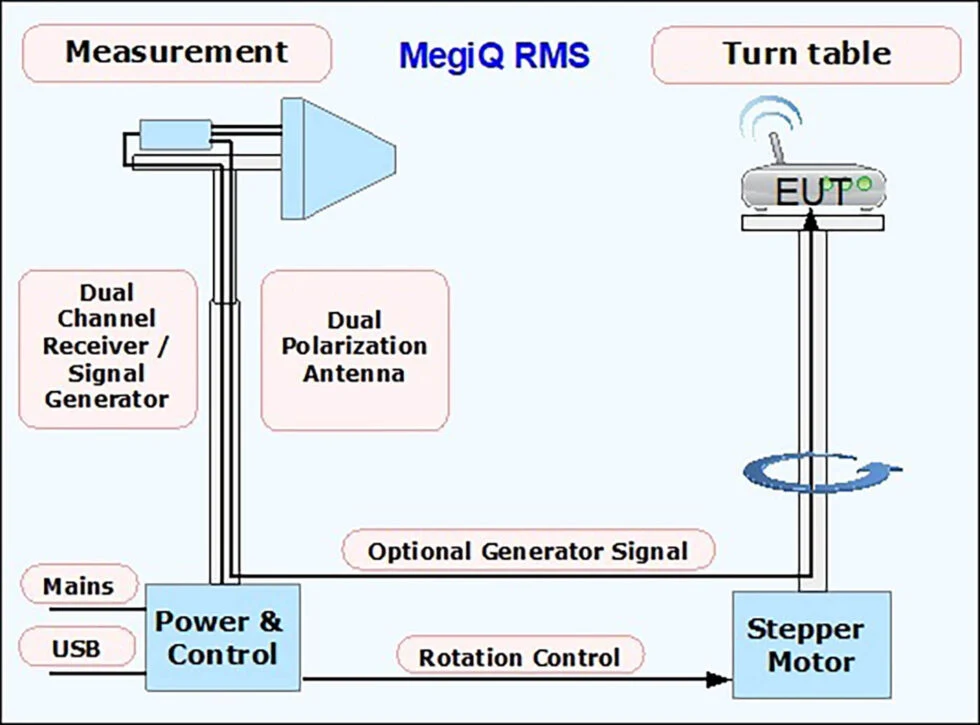

Systemaufbau

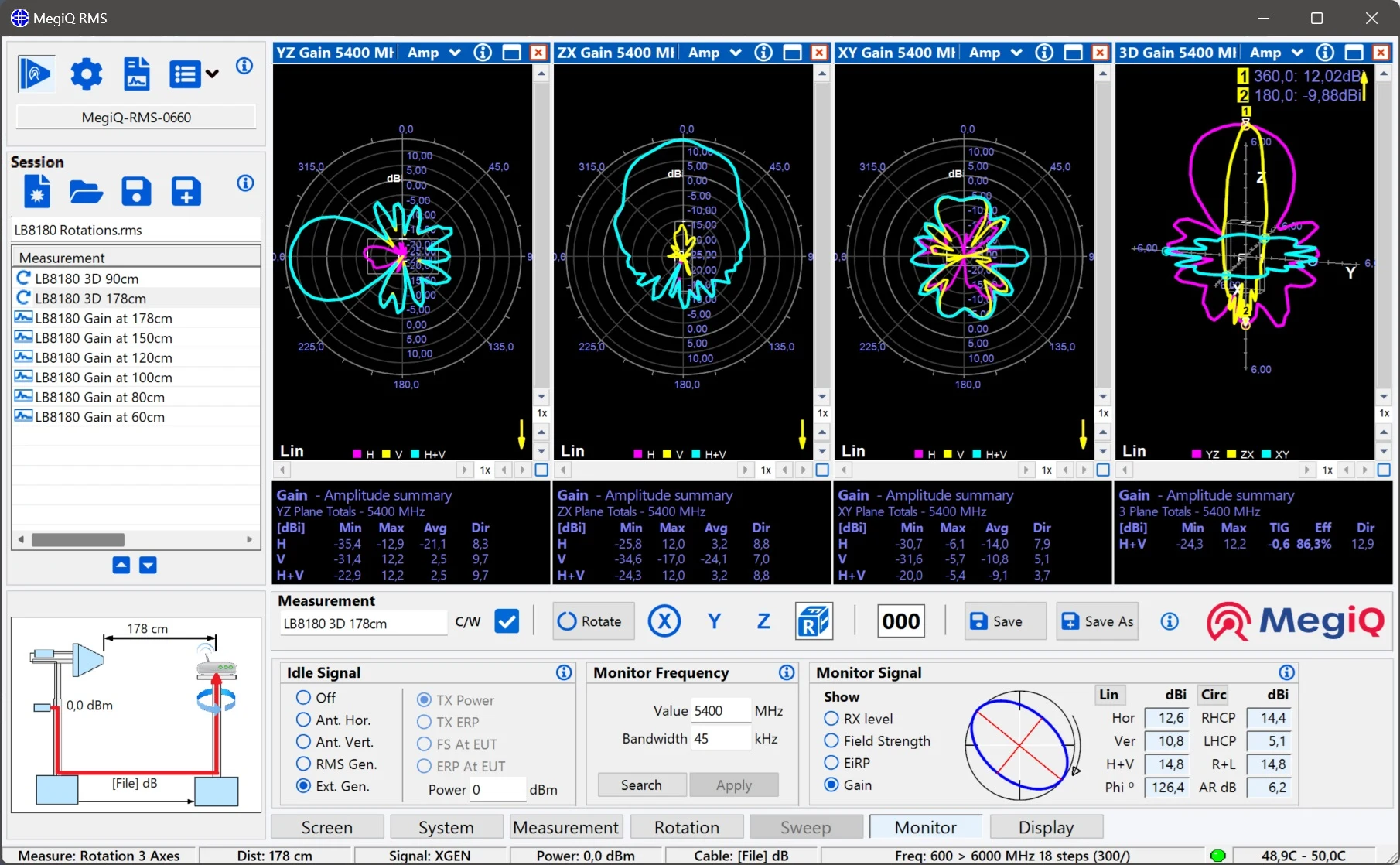

Das RMS dreht das Prüfobjekt auf dem Drehtisch und misst die Abstrahlung. Mit einer Rotation um die X-, Y- und Z-Achse zeichnet die Software die Muster auf und berechnet Statistiken einschließlich Total Radiated Power (TRP). Jeder Messpunkt kann einen Sweep mehrerer Frequenzen enthalten, sodass mehrere Strahlungsmuster in einer Rotationssequenz gemessen werden können.
Hauptmerkmale
Verfügbare Varianten
RMS-0460
370 MHz – 6 GHz
16.950 €
Weitere RMS-Konfigurationen und Frequenzvarianten sind auf Anfrage erhältlich; wir beraten Sie gemeinsam mit MegiQ zu Ihrem Messaufbau.
Anwendungen
- IoT-Geräte, Router, Smartphones
- WiFi/Bluetooth/Zigbee-Antennen
- Domotica-Produkte
- RF-Module und Tablets
- Direktionale Antennen
- Forschung & Entwicklung
Lieferumfang
- Antennen-Basis mit Mast
- Messantenne
- Messempfänger
- Drehtisch mit Mast und Plattform
- Objekt-Halterung
- RMS Software
- Setup-Werkzeuge und Kabel
Optionales Zubehör
- RMS-GEN: Interner 3 GHz Signalgenerator
- RMS-LASER: Interner Laserpointer

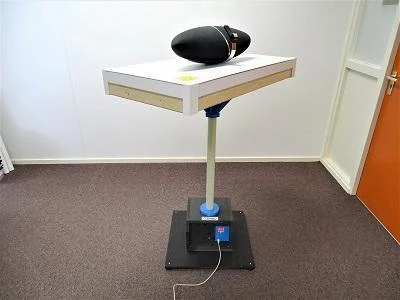

- RMS-HDTT: Heavy Duty Drehtisch
- RMS-COAX: 5m SMA Koaxialkabel
Raum-Anforderungen
Das RMS-System funktioniert gut in einem moderaten Raum. Ein 4 x 4 x 3 Meter Raum funktioniert gut oberhalb von 800 MHz. Für kleinere Räume oder niedrigere Frequenzen können einige strategisch platzierte Absorber erforderlich sein. Umfangreiche Evaluierungen haben gezeigt, dass die Genauigkeit des RMS – bei vernünftigem Setup – vergleichbar mit Anechoic Test Labs ist.
